多通道氣動量儀

2024-10-10 299

多通道氣動量儀

可滿足一般幾何尺寸,形位誤差的 測量,可結合測量裝置采用各種數學模型計算出同軸度、橢圓度、跳動、圓柱度、平面度、垂直度等形位誤差結果;測量結果可進行分組并具有超差報警功能。在“ 數 顯” 方式中,每組顯示的前面三個圓圖形框從左往右分別表示下超差、合格和下超差;紅色表示超差; 綠色表示合格。當某一通道測量數據超差時, 該通道對應 的輸出數字接口給出報警信號。數據通訊功能可使現場多臺量儀組成網絡,通過專用軟件形成SPC統計圖表以實現現場在線質量管理等等。也可以根據客戶要求定制功能。


分辨率:可以達到0.0001mm。

易讀數:顯示窗口直接顯示測量結果,省去計算。也可以連接大屏顯示,

1.高精度、寬范圍:的設計加大了氣動測量的線性范圍,從而使測量的精度得以提高,并且使普通氣測頭的壽命延長了50%;

2.使用觸屏顯示測量結果:綠色表示合格,橙色表示警告,紅色表示超差;指示方式具有點、段、柱三種形式可選擇。也可以顯示圓度值

3.調整方便:鍵置零,調整放大倍率方便

4.良好的兼容性:可與內外各種氣測頭配套使用。

5.可軟件選擇±5μm、±10μm、±25μm、±50μm各個量程,臺兼容了老式各種倍率的浮標氣動量儀;

6.通訊接口:可選配具備RS232/RS485接口可與微機進行通訊,便于數據統計及質量管理;可定制無線通信功能(通信距離為1500米)

7.I\O控制:可按客戶需求定制信號輸出、輸入功能,可用于和PLC對接、機床控制、外接報警器、外接控制按鈕等。



性能參數表

測量范圍(μm)

±5

±10

±25

±50

數顯分辨率(μm)

0.1

0.2

0.5

1

示值總誤差(μm) ≦

0.2

0.4

1

2

示值變動性 (μm)≦

0.1

0.2

0.5

1

穩定性(每4小時)

0.2

0.4

1

2

響應時間 ≦

0.8s

電源

AC185~265V   50HZ/60HZ

外形尺寸

300(寬) ×260(深) ×208(高)

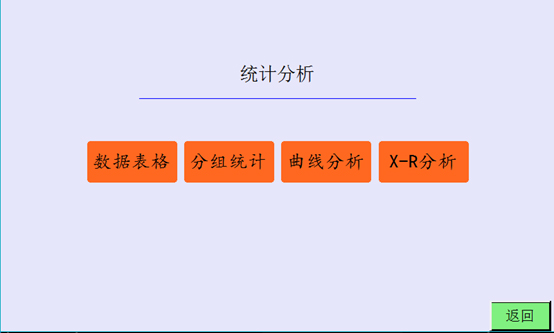

統計功能,隨著工業生產加工的越來越精密化,對生產線上收集數據,通過統計分析的手法去發現生產中的異?,F(xiàn)象,提前采取預防措施,可降低差錯率,

減少返工和浪費,降低成本,提高產品品質,預防質量問題,提高勞動生產率.

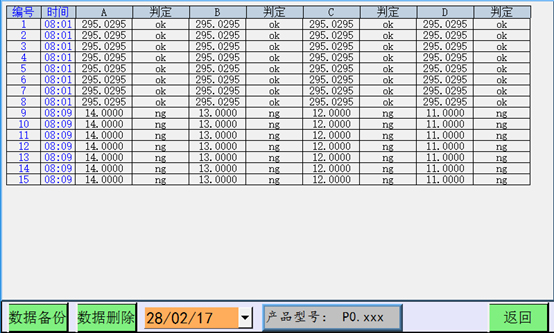

顯示保存各個通道的測量結果。


數據選擇:可以點擊日期下拉選框,查看每天的數據記錄。

數據刪除:刪除所選日期的數據記錄。

均值極差圖,是最常用、最基本的SPC計量型控制圖,其適用范圍之廣、靈敏度之高是其他SPC控制圖無法比擬的。R反應的是每個子組組內的變差,它反映了在收集數據的這個時間段,制程所發生的變差,所以他代表了組內固有的變差;XBAR圖反映的是每個子組的平均值的變化趨勢,所以其反映的是組間的變差。組內變差可以接受時,表明分組是合理的;組間變差沒有特殊原因時,表明我們在一段時間內,對過程的管理是有效的、可接受的。
